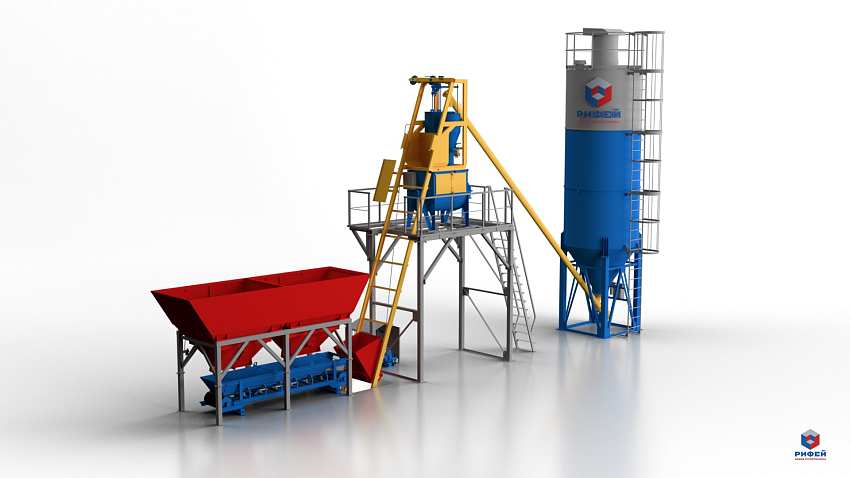

Бетонный завод РИФЕЙ-СКИП-25
Бетонный завод РИФЕЙ-СКИП-25
4 986 000 руб. с учетом НДС 20%
  • Товарный бетон Товарный бетон: до 25 м3 бетона в час
Технические характеристики
  • Установленная мощность: 38 кВт
  • Масса: 8600 кг
  • Длина: 18 м
  • Ширина: 3,5 м
  • Высота: 8 м
  • Режим работы: Автоматический
  • Гарантия: 2 года
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание
Производительность 25 м3/час. Автоматический режим.
Бетонный завод РИФЕЙ-БЕТОН-25 (далее РБ-25) предназначен для производства подвижных и жестких бетонных смесей, строительных растворов, и загрузки их в автобетоновоз.
РБ-25 может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса– 8 м. Место установки должно быть оборудовано сетью трехфазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 3 тонн.

Состав и схема

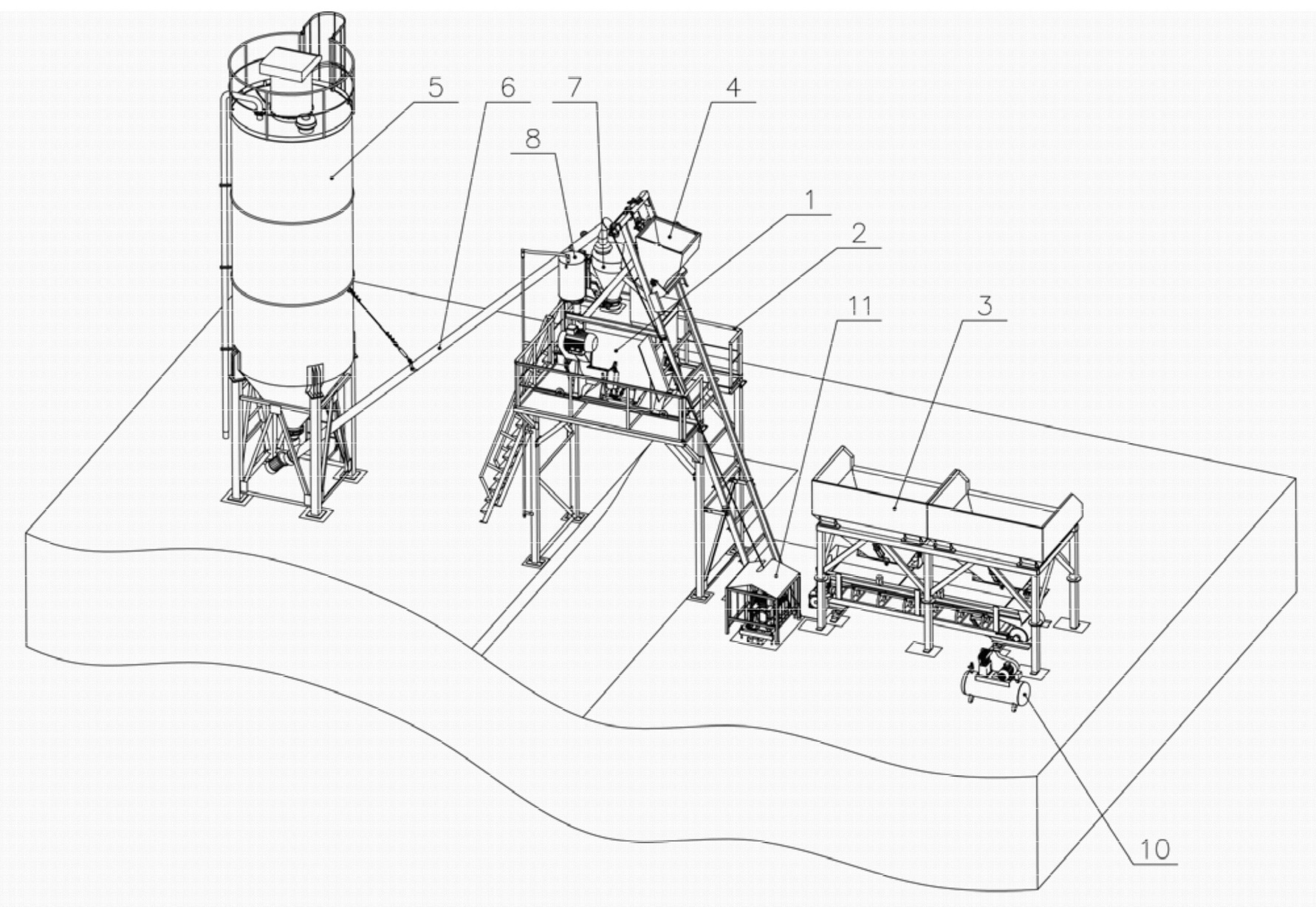

Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5 (опция) или растариватель (опция), конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Компрессор 10 может быть установлен в любом удобном для потребителя месте. Лебёдочный привод скипа 11 закреплён на фундаменте около эстакады.
Схема бетонного завода Рифей-Бетон-25

Комплект поставки

  • 1. Бетоносмеситель СГ 750-С

  • 2. Подъемник скиповый ПС-600 (привод - лебедка)

  • 3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)

  • 4. Цементный дозатор ДЦ-200

  • 5. Водный дозатор ДВ-150

  • 6. Пульт управления системой ПУ-А

  • 7. Конвейер шнековый КВ-6 метров.

  • 8. Водный насос

  • 9.Эстакада

  • 10. Компрессор  Remeza

  • 11. Монтажно-сборочный комплект метизов

  • 12. Паспорт. Руководство по эксплуатации.

Название & Состав
Цена
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

97 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-50
Силос цемента СЦ-50

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

864 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пульт с системой автоматического управления ПУ-БЗ обеспечит работу бетонного завода в автоматическом режиме.

Используется контроллер

Пульт ПУ-БЗ имеет ряд дополнительных преимуществ, например:

-сенсорная панель управления;

-интуитивно понятное управление;

-учет расхода материалов и произведенной продукции;

-возможность сохранения рецептур бетона

-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

533 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

609 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%
Кабина оператора РБУ
193 000 руб.
с учетом НДС 20%
дополнительные опции
.

технические характеристики
Производительность бетона в час-25 м 3
Количество замесов за 1 час– 40
Объем камеры бетоносмесителя-750 л
Количество готового бетона с 1 замеса - 500 л

Режим работы автоматический
Погрешность дозирования - ±2%
Подача инертных материалов-скиповый подъемник
Количество бункеров - 2 шт, по 7,5м3 каждый Общий объем бункеров - 15 м3
Подача цемента-конвейер винтовой

Масса-8600 кг
Высота-8 м
Длина-18 м
Ширина-3.5 м

Требования к электроэнергии:
Мощность - 38 кВт
Частота - 50 Гц
Напряжение сети- 380 В

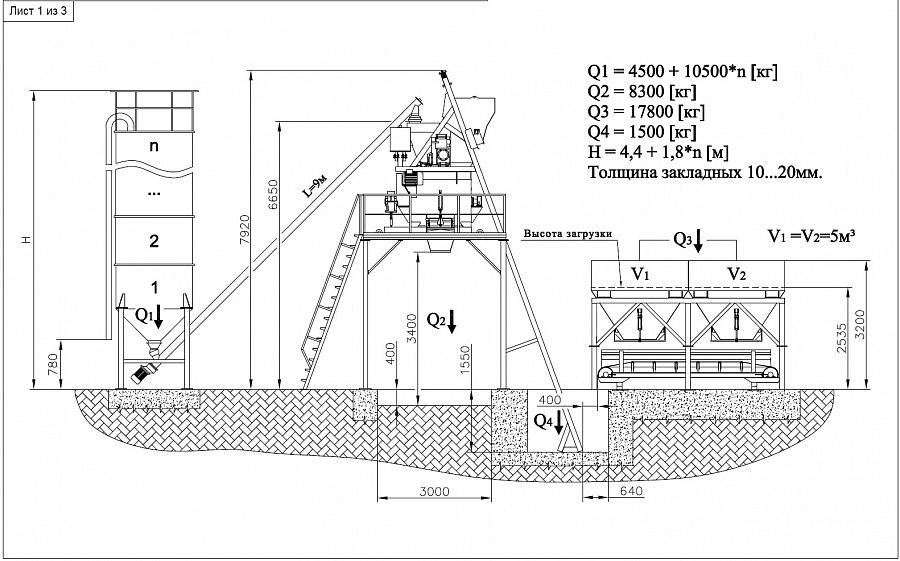

План фундамента

План фундамента РБ-25


Описание
Производительность 25 м3/час. Автоматический режим.
Бетонный завод РИФЕЙ-БЕТОН-25 (далее РБ-25) предназначен для производства подвижных и жестких бетонных смесей, строительных растворов, и загрузки их в автобетоновоз.
РБ-25 может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса– 8 м. Место установки должно быть оборудовано сетью трехфазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 3 тонн.

Состав и схема

Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5 (опция) или растариватель (опция), конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Компрессор 10 может быть установлен в любом удобном для потребителя месте. Лебёдочный привод скипа 11 закреплён на фундаменте около эстакады.
Схема бетонного завода Рифей-Бетон-25
Комплект поставки

  • 1. Бетоносмеситель СГ 750-С

  • 2. Подъемник скиповый ПС-600 (привод - лебедка)

  • 3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)

  • 4. Цементный дозатор ДЦ-200

  • 5. Водный дозатор ДВ-150

  • 6. Пульт управления системой ПУ-А

  • 7. Конвейер шнековый КВ-6 метров.

  • 8. Водный насос

  • 9.Эстакада

  • 10. Компрессор  Remeza

  • 11. Монтажно-сборочный комплект метизов

  • 12. Паспорт. Руководство по эксплуатации.

Название & Состав
Цена
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

97 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-50
Силос цемента СЦ-50

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

864 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пульт с системой автоматического управления ПУ-БЗ обеспечит работу бетонного завода в автоматическом режиме.

Используется контроллер

Пульт ПУ-БЗ имеет ряд дополнительных преимуществ, например:

-сенсорная панель управления;

-интуитивно понятное управление;

-учет расхода материалов и произведенной продукции;

-возможность сохранения рецептур бетона

-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

533 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

609 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%
Кабина оператора РБУ
193 000 руб.
с учетом НДС 20%
дополнительные опции
.
технические характеристики
Производительность бетона в час-25 м 3
Количество замесов за 1 час– 40
Объем камеры бетоносмесителя-750 л
Количество готового бетона с 1 замеса - 500 л

Режим работы автоматический
Погрешность дозирования - ±2%
Подача инертных материалов-скиповый подъемник
Количество бункеров - 2 шт, по 7,5м3 каждый Общий объем бункеров - 15 м3
Подача цемента-конвейер винтовой

Масса-8600 кг
Высота-8 м
Длина-18 м
Ширина-3.5 м

Требования к электроэнергии:
Мощность - 38 кВт
Частота - 50 Гц
Напряжение сети- 380 В

План фундамента

План фундамента РБ-25
